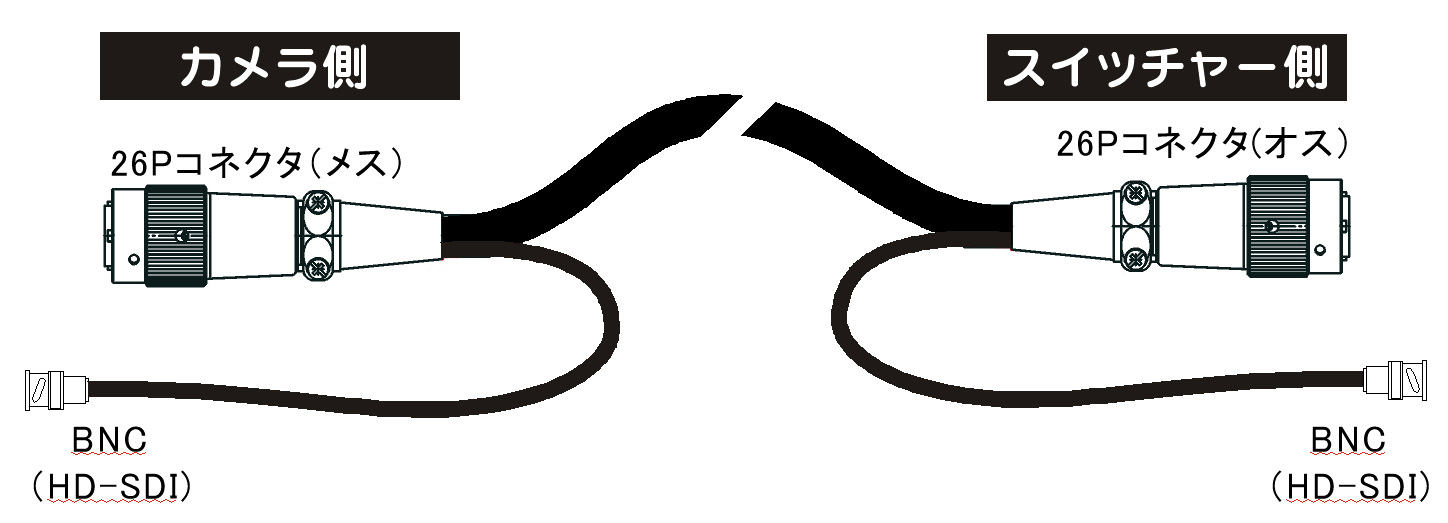

26Pコネクタの利用例

HIROSE JRC21BP-26S(71)
HIROSE JRC21BPA-26P(71)

立井電線製マルチケーブルT-A3V2-2.8CHDには
HD-SDI対応同軸　2.8Cサイズ　ｘ2　に加え
オーディオ用シールド線　3系統をを含んでいます。
HD-SDI対応ケーブル
 ケーブルの仕様

　　　　　　　少々の工夫により、以下の信号が伝送できます。

◆HD-SDI（50ｍ）　26ﾋﾟﾝコネクタを経由せず直結します。
◆リターンビデオ（SD映像）
◆電源　DC12V等
◆タリー
◆インカム
